派瑞林涂层对磁芯表面粗糙度的影响
ParyleneN是一种保护性高分子材料,中文名,聚对二甲苯,派瑞林它可在真空下气相沉积,ParyleneN活性分子的良好穿透力
能在元件内部、底部,周围形成无针孔,厚度均匀的透明绝缘涂层,给元件提供一个完整的优质防护涂层,抵御酸碱、盐雾、
霉菌及各种腐蚀性气件的侵害。它的介电常数极低(2.65)及耗散因子小,且随外界频率的增加变化不大,同时具有最佳的润滑效果。
我们对ParyleneN涂层进行了一些研究发现,涂层厚度在一定范围内,磁芯表面涂层越厚磁芯耐压越高,表面越光滑,同时磁芯绕线
更容易滑线。未涂装磁芯表面较为粗糙,绕制线圈不存在滑线现象。涂层厚度较薄时,双面小于0.025mm,磁芯基体表面较为粗糙
时不存在滑线现象,但耐压能力较差,小于750V;磁芯基体表面正常时有滑线现象,耐压一般不超过1000V。涂层厚度较厚时,双
面超过0.025mm,不管磁芯基体表面粗糙与否,磁芯绕制线圈都存在滑线现象,同时磁芯表面粗糙时,耐压也很难超过1000V。

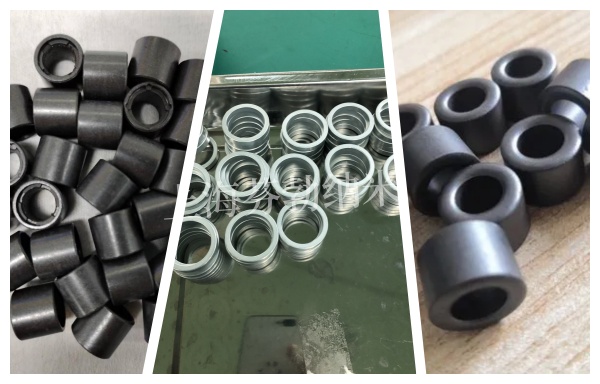

附图:磁芯侧面喷涂对比图
基于以上信息,可以尝试将耐压要求降低到750V以下,同时采用较为锋利的研磨介质将磁芯表面刮花,把基体做粗糙;磁芯涂装
ParyleneN涂层时,厚度控制在双面0.025mm以内。通过三方面控制方可达到客户要求。
PARYLENE适用于磁性材料之优点
◆ 防盐雾,防氧化,防潮湿三防性能良好
◆ 无固化热应力
◆ 不影响磁性能
◆ 近同行,对异形适应性好
◆ 无针孔及“砂眼”等其它工艺涂装缺陷
◆ 超薄、强绝缘涂层,5微米涂层即可满足上千伏电压冲击
◆ 微米级涂层厚度均匀可控
◆ 大大节省磁环绕线空间
◆ 可增加磁体强度,适用于钐钴等材料
Parylene良好的物理与电学性能与无应力的应用工艺相结合,使它可用于钕铁硼、铁氧体、钐钴等磁性材料的绝缘防护,特别是
传统的材料不能满足特定要求的一些场合。
真空气相沉积形成无针孔涂层
涂敷过程在真空下进行,称它为真空气相沉积聚合(CVD),作为一种涂敷技术,CVD提供了可靠的先进性,明显要由于刷涂,浸涂
,喷涂等其它涂敷技术。它的先进性主要来源于它是由气相单体直接形成固体涂层而没有一个液态的中间过度阶段。因此在传统
方法中由于表面张力而引起的从棱刃处流淌到低的沟槽里积料的现象它不会发生。Parylene涂层是从基材的表面向外“生长”,形
成一个均匀厚度的敷形涂层,好多试验证明这种涂敷处理涂层厚度在1微米以下时也是无针孔的。
无应力应用
Parylene涂层是在室温下在元件上自发形成的,不需要经升温固化过程,不需要对基材施加室温以上的温度和更多的时间来让膜生长
。由于这种聚合物是自发的不需要催化剂。 促进聚合的催化剂通常是离子或离子化合物,固化后它们会多少残留一些在涂层里。这些
残留的物质能参与电荷的迁移,在一定程度上影响涂层的电性能。又由于Parylene涂层是在室温下形成的,因此可以防止主要因室温和
固化温度变化不同由热膨胀引起的应力问题。
良好的绝缘性能
除了这些内在的性质以外Parylene类涂层有良好的电性能,它有良好的节电性能-低的介质损耗和高的介电强度,同时它还具有优良的机
械性能,有高的机械强度和低的摩擦系数,这二者的结合使Parylene成为对小型绕线伤害元件能适用的绝缘层。细铜线的绝缘漆在严格的
绕线操作时会被损坏,尤其是对较小的环形和圆筒形器件需要用一个涂层,它不仅能提供绝缘而且也能消除摩擦引起的绕线时对线的损伤。
Parylene高的绝缘强度和它的干膜润滑性能使它能适合于这种应用。
增大绕线窗空间
在适用NYLON(尼龙)或PTFE(聚四氟乙烯)涂层时由于增加了这些涂层绕线窗空间减小了,同时由于表面张力使涂层在棱刃和角边处很薄
对防摩擦作用不大。Parylene涂层较薄且厚度均匀使绕线器件能保持相对大的绕线窗,这种随之伴有的大绕线空间使它可用作有较好性能的有涂层产品。
Parylene也被用于用传统材料会“有包容物”伤害的元件,和用于小型铁氧体变压器和电压器,由于与传统的浸渍方法不同,Parylene也不会出现
象传统浸漆时遇到的磁致伸缩或渗透性问题。
绕线窗对小型动子、定子组件是非常重要的,通常粘结镍铁叠片组件用环氧树脂或聚四氟乙烯材料涂敷是很困难的。因为它有复杂的形状和涂层
材料会在小的绕线孔内停留,同样由于表面张力很小的涂层留在尖锐的外角上,也会使绕线时产生极大的摩擦力。而均匀一致的Parylene能保留
这些小窗孔,并在外角保证有足够的涂层厚度以对绕线提供防护。
用于小型元件的涂层
用一种胶带在绕线和金属元件间作绝缘是一种传统的工艺,然而当元件很小时,使用胶带就很困难。用Parylene涂层能够消除有缺陷元件,并提高
元件的电性能。一个很好的例子就是很小的圆筒形磁芯在一些助听器中作为“PICK-UP”(拾音)线圈。
提高强度和防腐蚀
近年来磁性材料的发展出现了烧结和粘结钕铁硼元件,它可制成很小的形状,使用Parylene涂敷工艺具有很突出的优越性。小型钕铁硼磁性器件是易
碎的,添加Parylene涂层另一个优点是还可增加强度,钕铁硼材料对来自大气中的潮湿产生的腐蚀也是很敏感的,Parylene极低的水汽透过率还提供
了良好的防潮抗腐蚀防护。
